Turbo-multiplicateurs
BCSA GEAR dispose de 50 ans d’expérience en conception, fabrication, et installation de turbo-multiplicateurs.

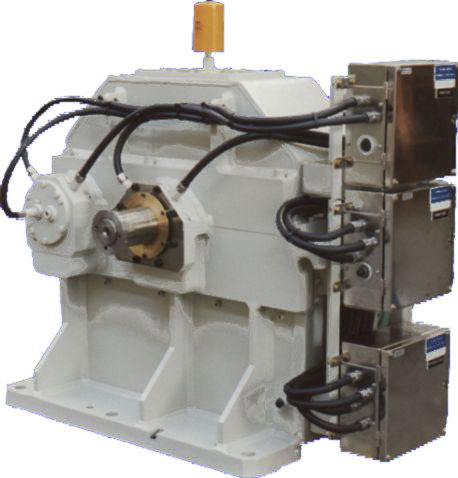

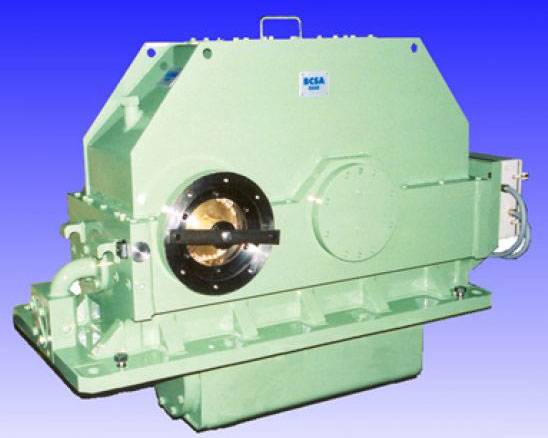

Multiplicateur entre moteur électrique/ compresseur centrifuge 1200 kW à 15000 rpm
Turbo multiplicateur type TU 400, sur paliers lisses. Puissance transmissible 1 243 kW, Vitesse d’entrée 1 800 tr/min Vitesse de sortie 15 680 tr/min. Cet appareil a été conçu et fabriqué par BCSA GEAR pour l’entraînement d’un compresseur centrifuge. La photo montre la maîtrise par BCSA GEAR de l’instrumentation de ce type d’appareil (capteur de déplacement, de vibration et de température) en accord avec la norme API 613.

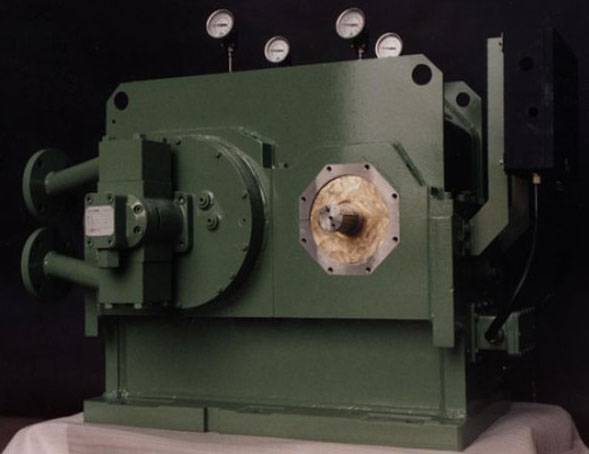

Multiplicateur entre moteur électrique/ compresseur centrifuge 5800 kW à 9200 rpm
Turbo multiplicateur type TU 560, sur paliers lisses. Puissance transmissible 5 810 kW, Vitesse d’entrée 1 480 tr/min Vitesse de sortie 9 230 tr/min. Ce turbo multiplicateur a été conçu et fabriqué par BCSA GEAR pour l’entraînement d’un compresseur centrifuge. Cet appareil est installé chez Qatar Gaz.
Multiplicateur entre moteur électrique /compresseur centrifuge 2100 kW à 17300 rpm
Turbo multiplicateur de type TU 500, sur paliers lisses. Puissance transmissible 2 060 kW, Vitesse d’entrée 1 480 tr/min Vitesse de sortie 14 629 tr/min. Ce turbo-multiplicateur, dont le rapport est supérieur à 9, a été conçu et fabriqué par BCSA GEAR pour l’entraînement d’un compresseur centrifuge.

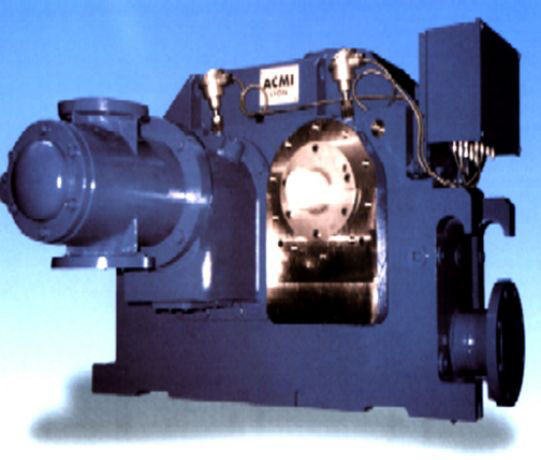

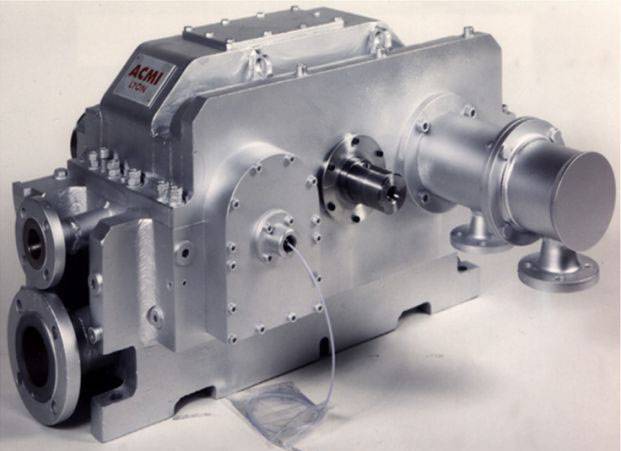

Multiplicateur entre moteur électrique/compresseur centrifuge 2100 kW à 14600 rpm
Turbo multiplicateur de type TU 280, sur paliers lisses. Puissance transmissible 2 145 kW, Vitesse d’entrée 2 985 tr/min Vitesse de sortie 17 342 tr/min. Le turbo multiplicateur est équipé d’une pompe attelée dont le but est de garantir la lubrification des paliers dans le cas d’une coupure générale de l’alimentation électrique. Ce turbo multiplicateur a été conçu et fabriqué par BCSA GEAR pour l’entraînement d’un compresseur centrifuge de gaz. Cet appareil est installé chez ABB Power Generation.
Multiplicateur entre moteur électrique/ compresseur centrifuge 1500 kW à 10900 rpm
Turbo multiplicateur de type TU 360, sur paliers lisses. Puissance transmissible 1 500 kW, Vitesse de sortie 10 903 tr/min. Ce turbo multiplicateur a été conçu et fabriqué par BCSA GEAR pour l’entraînement d’un compresseur centrifuge. Le turbo multiplicateur a été réalisé sur mesure pour se monter en lieu et place du turbo multiplicateur d’origine.

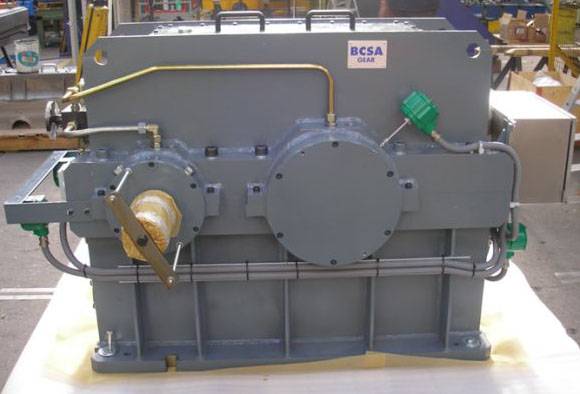

Réducteur entre moteur électrique/compresseur alternatif 620 kW à 370 rpm
Turbo multiplicateur de type TU 500, sur paliers lisses. Puissance transmissible 620 kW, Vitesse d’entrée 1 490 tr/min Vitesse de sortie 367 tr/min. Ce turbo multiplicateur a été conçu et fabriqué par BCSA GEAR pour se monter en lieu et place d’un appareil obsolète entraînant un compresseur alternatif. Il est équipé d’une pompe attelée et de sonde de température ATEX. Le système de lubrification a aussi été fourni par BCSA GEAR.
Multiplicateur entre moteur électrique/compresseur centrifuge 500 kW à 13100 rpm
Turbo multiplicateur de type TU 190, sur paliers lisses Puissance transmissible 500 kW, Vitesse d’entrée 2 979 tr/min Vitesse de sortie 13 141 tr/min. Ce turbo multiplicateur a été conçu et fabriqué par BCSA GEAR, entraînement d’une soufflante centrifuge. Il est équipé d’une pompe attelée.
Réducteur entre turbine et alternateur 3560 kW à 12100 rpm
Turbo réducteur de type TU 320, sur paliers lisses Puissance transmissible 3 564 kW, Vitesse d’entrée 12 150 tr/min Vitesse de sortie 3 888 tr/min. Ce turbo réducteur a été conçu et fabriqué par BCSA GEAR pour l’entraînement d’un turbo-alternateur. Le turbo réducteur a été réalisé sur mesure pour se monter en lieu et place du turbo multiplicateur d’origine.

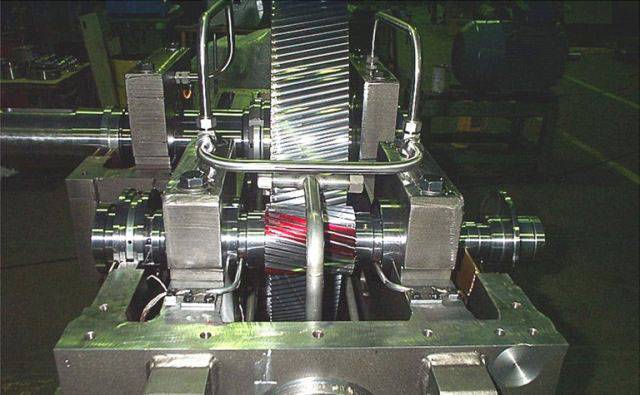

Turbo-multiplicateur en cours de montage dans nos ateliers
Turbo multiplicateur en cours de montage en nos ateliers.
Grâce à ces acquis technologiques et son bureau d’étude, BCSA GEAR vous propose des solutions sur mesure tel que remplacement en lieu et place de tout type de Turbo multiplicateur entre 50 kW et 15 MW pour tout type d’applications : compresseurs, turbines, turbo-alternateurs, générateurs, pompes, soufflantes…
BCSA GEAR maîtrise les normes de calcul ISO, AGMA et API 613.
BCSA GEAR est à votre disposition pour étudier toutes solutions techniques de turbo-multiplicateur au cœur de votre métier.
Nos turbo-multiplicateurs sont utilisés dans les secteurs industriels suivants :
- Pétrole et Gaz, Pétrochimie, compresseurs centrifuges, pompes centrifuges, soufflantes,…
- Energie, turbines, turbo-alternateurs, génératrices,…
Nos Forces pour la conception et fabrication de votre turbo-multiplicateur
- Solutions sur mesure et remplacement en lieu et place de vos turbo-multiplicateurs endommagés ou obsolètes
- Pôle de compétence maîtrisant les problèmes liés aux fortes puissances et aux grandes vitesses de rotation (rectification de dentures, équilibrage, vitesses critiques, analyse et mesures vibratoires, lubrification).
Ils nous font confiance : ABB, ATOFINA, ARKEMA, DRESSER RAND, EXXONMOBIL, FERTIAL, GAZPROM, GCT, GE – AC COMPRESSOR, GE-THERMODYN, GUINARD POMPES, HOWDEN PROCESS, INEOS, MAN TURBO, MARATHON OIL, NIOC, SASOL, SIEMENS, SONATRACH,…
