Turbogetriebe

BCSA GEAR kann auf eine langjährige Erfahrung in der Konzeption, Fertigung und Installation von Turbogetrieben zurückblicken.

Weitere Infos

Turbogetriebe zwischen
Elektromotor / Turbokompressor
(1200 kW bei 15000 U/min)

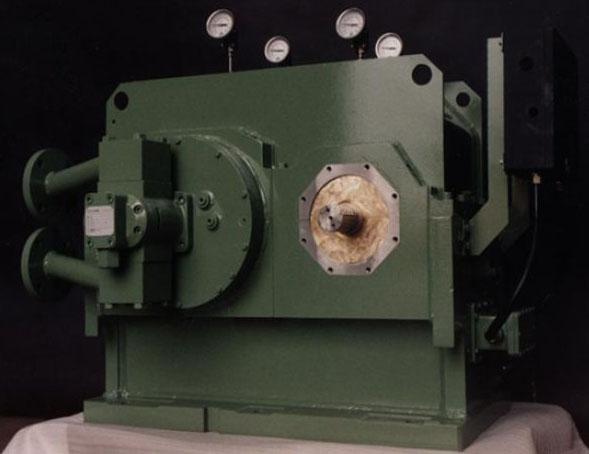

Turbogetriebe Typ TU 400 mit Gleitlager. Leistung 1243 kW, Eingangsgeschwindigkeit 1800 U/min, Ausgangsgeschwindigkeit 15680 U/min. Diese Maschine wurde von BCSA GEAR zum Antrieb eines Turbokompressors entwickelt und gefertigt. Das Photo zeigt die Beherrschung der Ausstattung dieses Anlagentyps durch BCSA GEAR (Bewegungs-, Vibrations- und Temperatursensor) entsprechend der Norm API 613.



Turbogetriebe zwischen
Elektromotor / Turbokompressor
(5800 kW bei 9200 U/min)

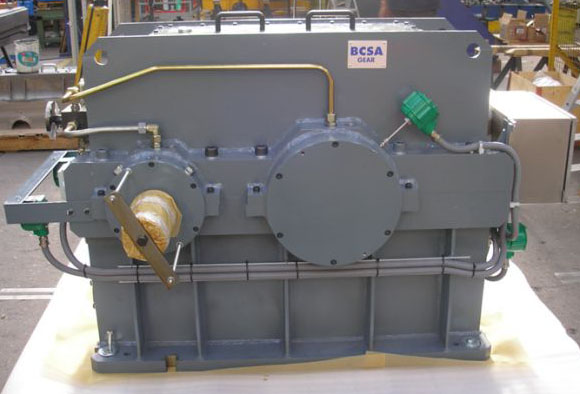

Turbogetriebe Typ TU 560 mit Gleitlager. Leistung 5810 kW, Eingangsgeschwindigkeit 1480 U/min, Ausgangsgeschwindigkeit 9230 U/min. Dieses Turbogetriebe wurde von BCSA GEAR zum Antrieb eines Turbokompressors entwickelt und gefertigt. Diese Anlage ist bei Qatar Gaz installiert.



Turbogetriebe zwischen
Elektromotor / Turbokompressor
(2100 kW bei 17300 U/min)

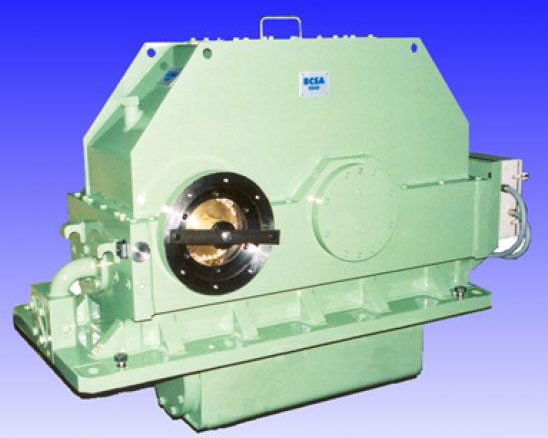

Turbogetriebe Typ TU 500 mit Gleitlager. Leistung 2060 kW, Eingangsgeschwindigkeit 1480 U/min, Ausgangsgeschwindigkeit 14629 U/min. Dieses Getriebe mit einem Übersetzungsverhältnis von 9 wurde von BCSA zum Antrieb eines Turbokompressors entwickelt und gefertigt.



Turbogetriebe zwischen
Elektromotor / Turbokompressor
(2100 kW bei 14600 U/min)

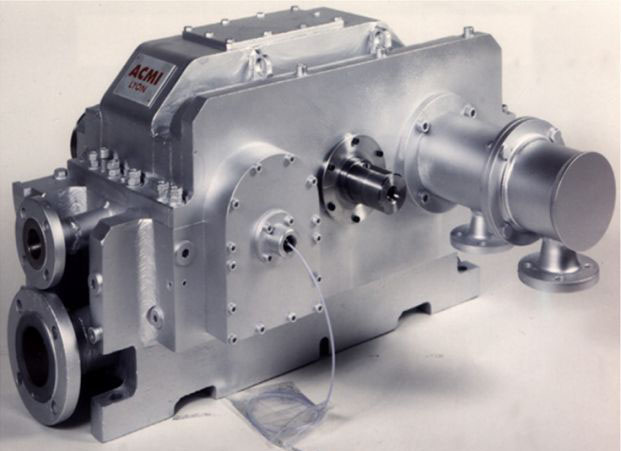

Turbogetriebe Typ TU 280 mit Gleitlager. Leistung 2145 kW, Eingangsgeschwindigkeit 2985 U/min, Ausgangsgeschwindigkeit 17342 U/min. Das Turbogetriebe ist mit einer Pumpe ausgestattet, die die Schmierung der Lager im Falle eines Stromausfalls sicherstellt. Dieses Turbogetriebe wurde von BCSA GEAR zum Antrieb eines Turbokompressors für die Gasindustrie entwickelt und gefertigt. Dieser Generator ist bei ABB Power Generation installiert.



Turbogetriebe zwischen
Elektromotor / Turbokompressor
(1500 kW bei 10900 U/min)

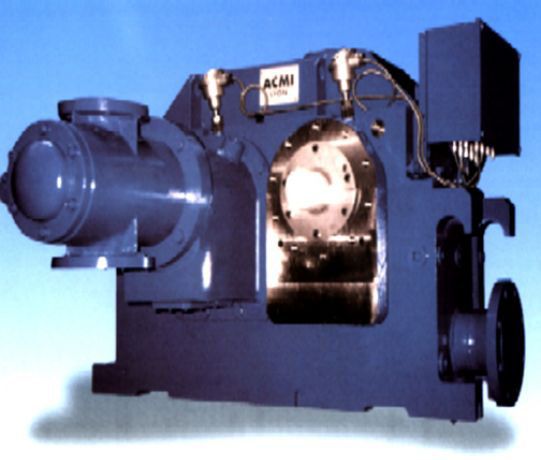

Turbogetriebe Typ TU 360 mit Gleitlager. Leistung 1500 kW, Ausgangsgeschwindigkeit 10903 U/min. Dieses Turbogetriebe wurde von BCSA GEAR zum Antrieb eines Turbokompressors entwickelt und gefertigt. Dieses Turbogetriebe wurde so ausgelegt, dass es anstelle des ursprünglich installierten Turbogetriebes montiert werden konnte.



Reduziergetriebe zwischen
Elektromotor / Hubkolbenkompressor
(620kW bei 370 U/min)

Turbogetriebe Typ TU 500 mit Gleitlager. Leistung 620 kW, Eingangsgeschwindigkeit 1490 U/min, Ausgangsgeschwindigkeit 367 U/min. Dieses Turbogetriebe wurde von BCSA GEAR so ausgelegt, das es anstelle des ursprünglich installierten und mittlerweile veralteten Getriebes montiert werden konnte. Es ist mit einer direkt an der Welle angeschlossenen Pumpe und Temperatursonden mit ATEX-Zertifizierung ausgestattet. Das Schmierstoff-System wurde für dieses Projekt auch von BCSA GEAR geliefert.



Turbogetriebe zwischen
Elektromotor / Turbokompressor
(500 kW bei 13100 U/min)

Turbogetriebe Typ TU 190 mit Gleitlager. Leistung 500 kW, Eingangsgeschwindigkeit 2979 U/min, Ausgangsgeschwindigkeit 13141 U/min. Dieses Turbogetriebe wurde von BCSA GEAR zum Antrieb eines Zentrifugalgebläses entwickelt und gefertigt. Es ist mit einer direkt an der Welle angeschlossenen Pumpe ausgestattet.



Reduziergetriebe zwischen Turbine und Wechselstromgenerator (3560 kW bei 12100 U/min)

Turbogetriebe Typ TU 320 mit Gleitlager. Leistung 3564 kW, Eingangsgeschwindigkeit 12150 U/min, Ausgangsgeschwindigkeit 3888 U/min. Dieses Turbogetriebe wurde von BCSA GEAR zum Antrieb eines Turbogenerators entwickelt und gefertigt. Dieses Turbogetriebe wurde so ausgelegt, dass es anstelle des ursprünglich installierten Turbogetriebes montiert werden konnte.

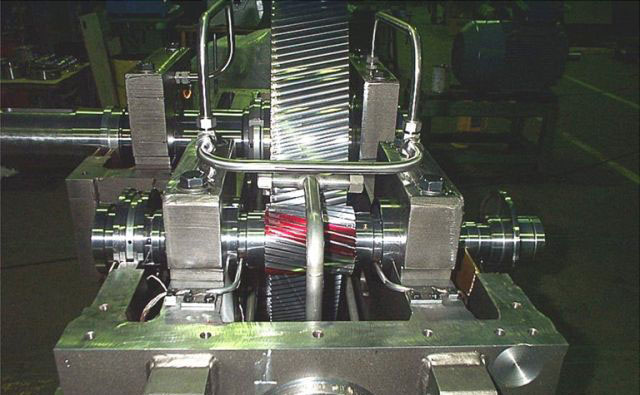

Turbogetriebe während der Montagephase in unserer Fertigung

Turbogetriebe während der Montagephase in unserer Fertigung.



Dank des Fachwissens seines technischen Büros kann BCSA GEAR maßgeschneiderte Lösungen wie den Austausch in situ von Turbogetrieben zwischen 50 kW und 15 MW für alle denkbaren Anwendungen anbieten: Kompressoren, Turbinen, Wechselstrom-Turbogeneratoren, Generatoren, Pumpen Gebläsemaschinen, usw. anbieten.
BCSA beherrscht die Normen ISO, AGMA und API 613.
Gerne schlagen wir Ihnen eine technische Lösung für Ihren Tätigkeitsbereich vor.

Unsere Turbogetriebe finden in folgenden Industriezweigen Anwendung:

• Öl- und Gasindustrie, Petrochemie (Turbokompressoren, Zentrifugalpumpen, Gebläsemaschinen, usw.)
• Energie (Turbinen, Wechselstrom-Turbogeneratoren, usw.)

Unsere Stärken:

• Maßgeschneiderte Lösungen zum Austausch in situ Ihrer beschädigten oder obsoleten Turbogetriebe
• Ein Team mit Spezialisten für alle Problematiken bezüglich hoher Leistungen und hoher Drehzahlen (Zahnflankenkorrektur, Auswuchtung, kritische Drehzahl, Vibrationsanalyse und –messung, Schmierung).

Unsere Referenzkunden: ABB, ATOFINA, ARKEMA, DRESSER RAND, EXXONMOBIL, FERTIAL, GAZPROM, GCT, GE – AC COMPRESSOR, GE-THERMODYN, GUINARD POMPES, HOWDEN PROCESS, INEOS, MAN TURBO, MARATHON OIL, NIOC, SASOL, SIEMENS, SONATRACH, USW
